塑料填料塔的結構原理



塑料填料塔是以塔內的填料作為氣液兩相間觸摸構件的傳質設備。



底部裝有填料支承板，填料以亂堆或整砌的方法放置在支承板上。填料的上方設備填料壓板，以防被上升氣流吹動。液體從塔***經液體散布器噴淋到填料上，并沿填料外表流下。氣體從塔底送入，經氣體散布設備（小直徑塔一般不設氣體散布設備）散布后，與液體呈逆流接連經過填料層的空隙，在填料外表上，氣液兩相密切觸摸進行傳質。填料塔屬于接連觸摸式氣液傳質設備，兩相組成沿塔高接連變化，在正常操作狀態下，氣相為接連相，液相為分散相。

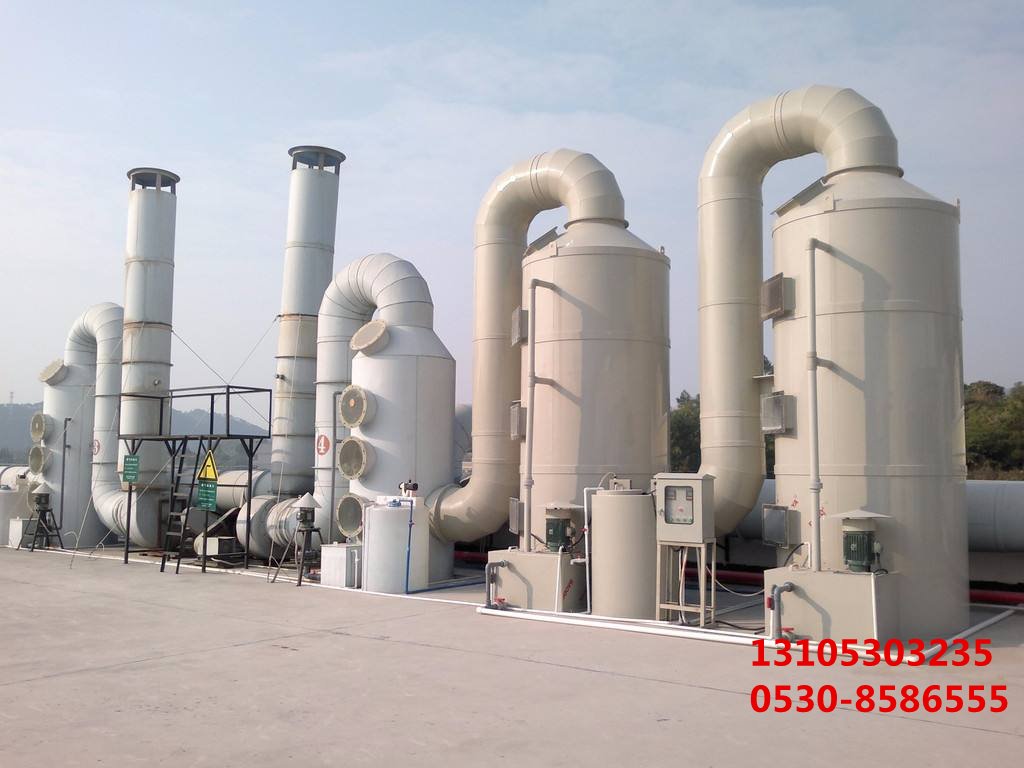

聚丙烯洗刷塔



當液體沿填料層向下流動時，有逐漸向塔壁會集的趨勢，使得塔壁鄰近的液流量逐漸增***，這種現象稱為壁流。壁流效應造成氣液兩相在填料層中散布不均，從而使傳質效率下降。因而，當填料層較高時，需要進行分段，中心設置再散布設備。液體再散布設備包含液體搜集器和液體再散布器兩部分，上層填料流下的液體經液體搜集器搜集后，送到液體再散布器，經重新散布后噴淋到下層填料上。







塑料填料塔具有生產能力***，別離效率高，壓降小，持液量小，操作彈性***等長處。







塑料填料塔也有一些不足之處，如填料造價高；當液體負荷較小時不能有效地潤濕填料外表，使傳質效率降低；不能直接用于有懸浮物或容易聚合的物料；對側線進料和出料等復雜精餾不太適合等。
